Funksjoner
● Bredt måleområde, -0,1 MPa til 100 MPa.
● Alle rustfrie stålkonstruksjoner, ulike trykkgrensesnitttyper.
● Pålitelig ytelse, trygg og enkel å bruke.
● Ulike typer utgangssignaler.
● Beskyttelse mot omvendt polaritet og øyeblikkelig overstrøm- og overspenningsbeskyttelse oppfyller kravene til EMI-beskyttelse.
● Egensikre eksplosjonssikre produkter oppfyller designkravene i GB3836.4-standarden.
● Eksplosjonssikre produkter oppfyller designkravene i den nasjonale standarden GB3836.2.
Produktoversikt

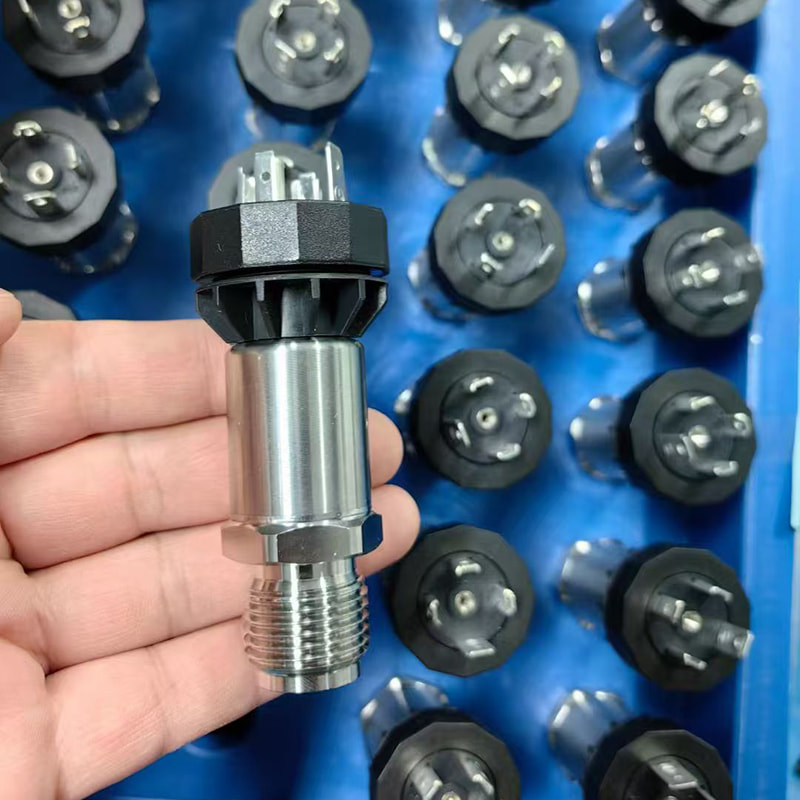

AI-TH Hirschmann trykktransmitter bruker en piezoresistiv OEM trykksensor med en membran i rustfritt stål som signalmåleelement. Den gjennomgår automatisert datamaskintesting og bruker lasertrimmingsteknologi for nullpunkts- og temperaturytelseskompensasjon over et bredt temperaturområde. Signalbehandlingskretsen, plassert i et rustfritt stålhus, konverterer sensorsignalet til et standard utgangssignal. Hele produktet har gjennomgått streng testing og aldringsscreening av komponenter, halvfabrikata og ferdige produkter, noe som sikrer stabil og pålitelig ytelse.
Med sin utmerkede pålitelighet, fleksibilitet og allsidighet er dette produktet mye brukt for trykkmåling og kontroll i industrielle prosesser som petroleum, kjemisk industri, metallurgi, kraft og vannstand.

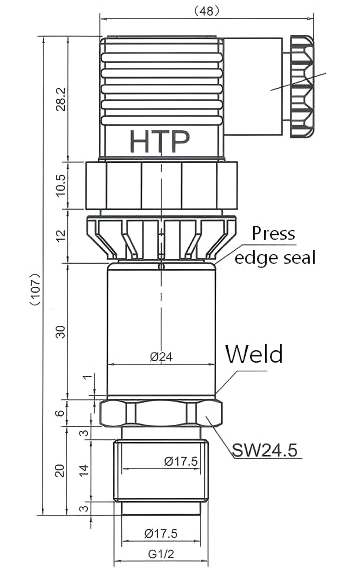

Utvendig struktur: (enhet: mm)
Dette bildet er kun for referanse; det faktiske produktet skal gjelde. Trykkgrensesnitt kan tilpasses.
Tekniske parametere:
| Rekkevidde | -0,1M pa ▪▪▪ 0MPa～0,01MPa ▪▪▪ 100MPa |
| Overbelastning | 2 ganger fullskala trykk eller 110 MPa (det som er lavest) |
| Type stress | Manometertrykk, absolutt trykk eller forseglet manometertrykktype |
| Nøyaktighet | ±0,5 %FS |
| Langsiktig stabilitet | Maksimalt ±0,3 %FS/år |
| Nullpunkts temperaturkoeffisient | 0,03 %FS/℃(≤100kPa); 0,02 %FS/℃(~100kPa) |
| Fullskala temperaturkoeffisient | 0,03 %FS/℃(≤100kPa); 0,02 %FS/℃(~100kPa) |
| Kompensasjonstemperatur | -10℃~80℃ |
| Driftstemperatur | -30℃～80℃, egensikker type -10℃~60℃ |
| Lagringstemperatur | -40℃～125℃ |
| Utgangstype | Strømtype (to-leder system) | Spenningstype (tre-leder system) |
| Strømforsyning | 10~30VDC | 10~30VDC |
| Utgangssignal | 4mA~20mADC | 0/1~5/10VDC |
| Isolasjonsmotstand | 100MΩ, 100VDC |
| Innkapslingsbeskyttelse | IP65 (plug-in type) |
| Elektrisk tilkobling | Hessmann |
| Trykkkobling | G1/2 ekstern tråd (tilpasses på forespørsel) |
