Funksjoner
Måleområde: -0,1MPa...0MPa~0,01MPa...100MPa.
Med display vises sanntidstrykkverdien.
Nullpunkts- og fullskalakalibrering er praktisk.
Beskyttelse mot omvendt polaritet og beskyttelse mot strømbegrensning.
Motstandsdyktig mot lynnedslag og trykkstøt.
Høy presisjon, høy stabilitet og høy pålitelighet.
Bruksområder
Industriell prosesskontroll
Hydraulisk måling
Trykkmåling i ulike tøffe miljøer
Produktoversikt

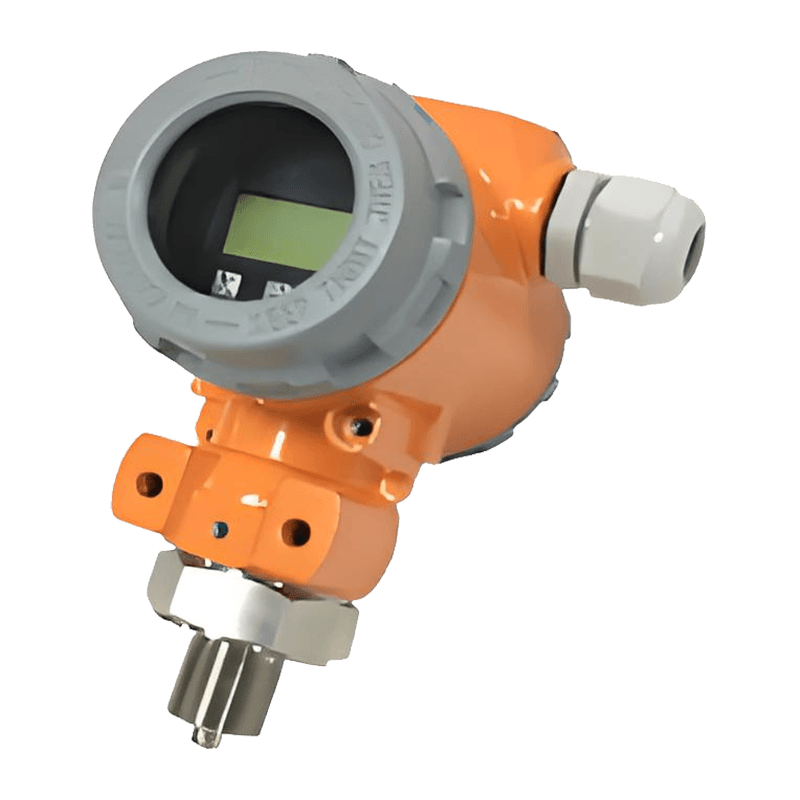

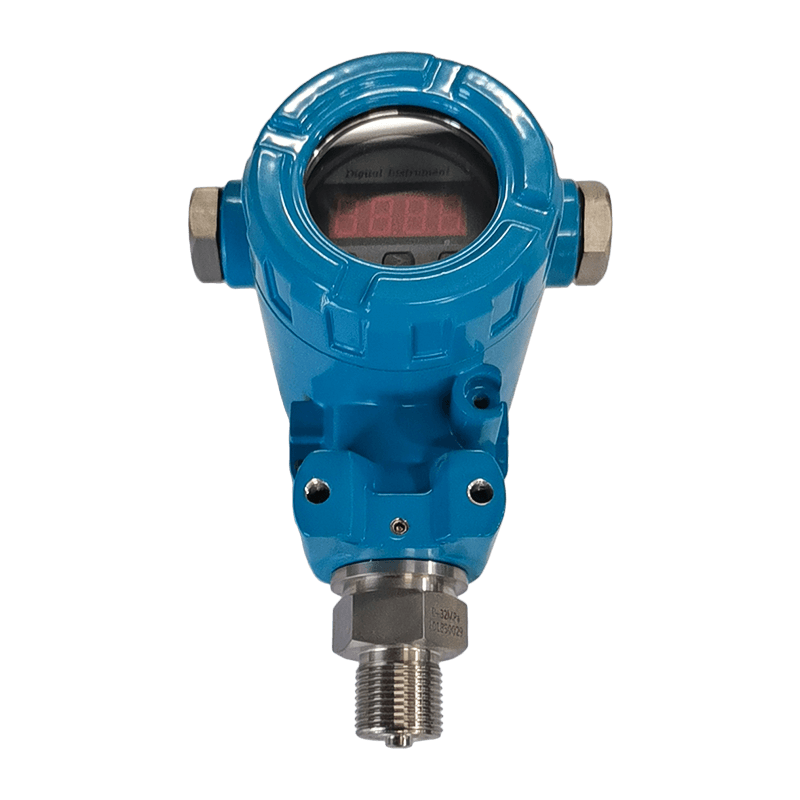

Den eksplosjonssikre digitale displayet AI-TD trykktransmitter bruker en silisiumtrykksensor med en membran i rustfritt stål som signalmåleelement og bruker en dedikert IC-krets for nullpunkt- og temperaturytelseskompensasjon over et bredt temperaturområde. Denne trykktransmitteren har en digital LCD-skjerm og er eksplosjonssikker sertifisert.
Dette produktet brukes til trykkmåling i industrielle prosesser som petroleum, kjemisk industri, metallurgi, kraft og hydrologi.

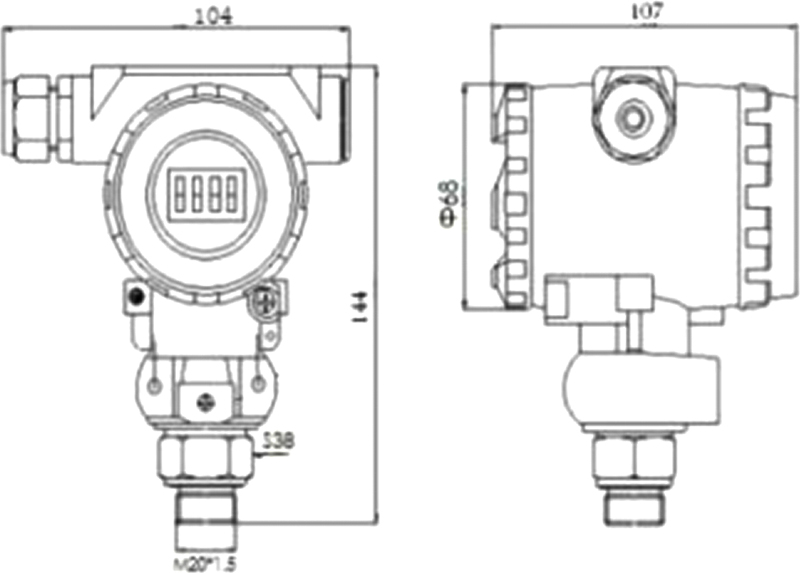

Utvendig struktur: (enhet: mm)
Dette bildet er kun for referanse; det faktiske produktet skal gjelde. Trykkgrensesnitt kan tilpasses.
Tekniske parametere:
| Trykkparametere |
| Rekkevidde | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Overbelastning | 2 ganger full skala eller 110 MPa (avhengig av hva som er lavest) |
| Type trykk | Manometertrykk, absolutt trykk, forseglet manometertrykk |
| Elektriske parametere |
| Strømforsyning | 12~32V DC |
| Utgangssignal | 4mA~20mA DC (to-leder system) |
| Belastningsmotstand | ≤ (U-12) /0,02Ω |
| Strukturelle parametere |
| Innkapsling | Eksplosjonssikkert støpt aluminiumshus |
| Sensor | 316L rustfritt stål |
| Tetningsring | Fluorgummi |
| Beskyttelsesnivå | IP65 |
| Miljøforhold |
| Medieegnethet | Ulike væsker som ikke korroderer 316L rustfritt stål og fluorgummi |
| Kompensasjonstemperatur | -10℃~80℃ |
| middels temperatur | -30℃~80℃ (LCD-skjermtype: -20℃~80℃) |
| Lagringstemperatur | -40℃~125℃ (LCD-skjermtype: -20℃~80℃) |
| Ytelsesindikatorer |
| Nøyaktighet | ≤±0,1 %FS (minimum) | ≤±0,25 %FS (typisk) | ≤±0,5 %FS (maksimum) |
| Nullpunkts temperaturkoeffisient | ±0,03 %FS/℃ (≤100kPa) | ±0,02 %FS/℃ (~100kPa) |
| Fullskala temperaturkoeffisient | ±0,03 %FS/℃ (≤100kPa) | ±0,02 %FS/℃ (~100kPa) |
| Langsiktig stabilitet | ±0,2 %FS/år (maksimalt) |
