Kablingsinstruksjoner for isolasjonsfilter

I praktiske applikasjoner for kraftledningsbærere er det vanligvis installert betydelige belastninger som spenningsstabilisatorer, frekvensomformere, servosystemer, høyeffektsmotorer, kondensatorer med stor kapasitet og UPS-enheter på kraftledninger. Disse belastningene viser uttalte absorpsjonseffekter på høyfrekvente signaler i bredbåndskraftlinjebærere. For å forhindre ytelsesforringelse av kraftledningsbærere, anbefales det på det sterkeste å installere dedikerte isolasjonsfiltre på kraftledninger for å blokkere interferens fra lastkilder, og dermed oppnå optimal kommunikasjonsytelse for strømledningsbæresystemer.

Koblingsmetode for isolasjonsfilter:

1. Strømforsyningsside: Inngangen (LINE) til isolasjonsfilteret på strømforsyningssiden er koblet til strøminngangen, mens utgangen (LOAD) er koblet til utgangen (LOAD) til isolasjonsfilteret på lastsiden. En bredbåndsbærer er koblet parallelt med utgangen (LOAD) til isolasjonsfilteret.

2. Lastside: Utgangen (LOAD) til isolasjonsfilteret på lastsiden er koblet til strømforsyningsinngangen, mens inngangen (LINE) er koblet til lastutstyret. En bredbåndsbærer er koblet parallelt med utgangen (LOAD) til isolasjonsfilteret.

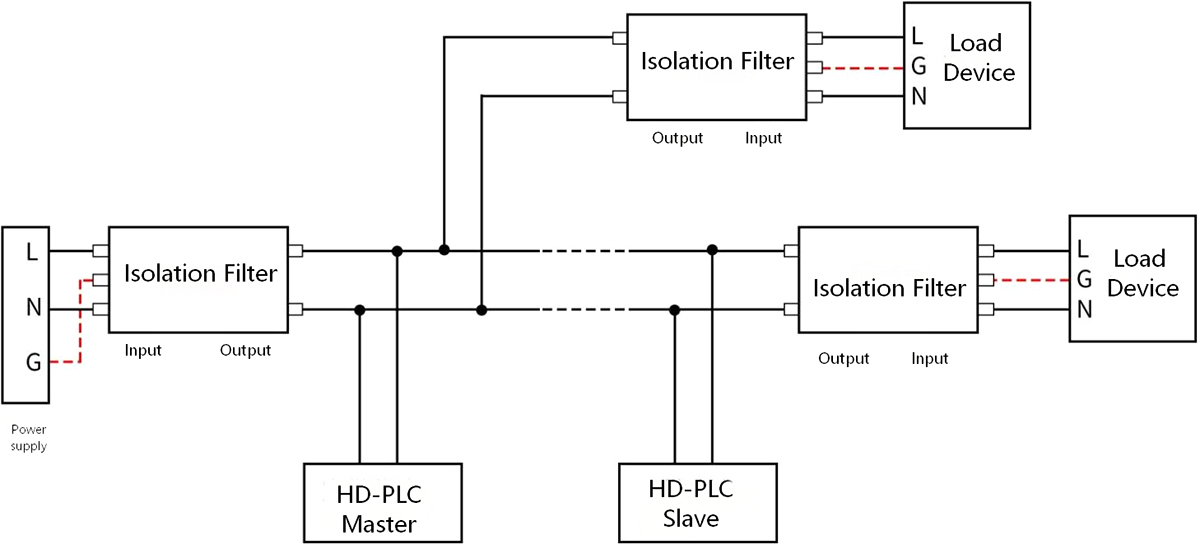

Koblingsskjemaet til det enfasede isolasjonsfilteret er vist nedenfor:

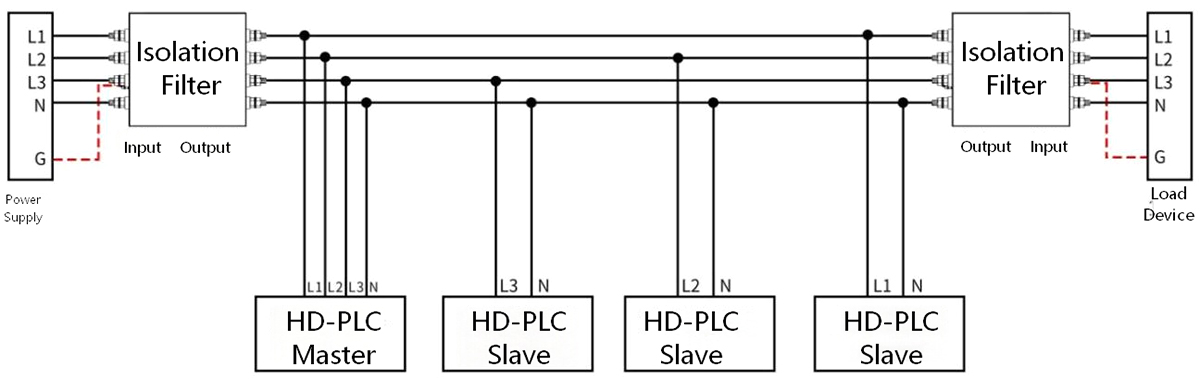

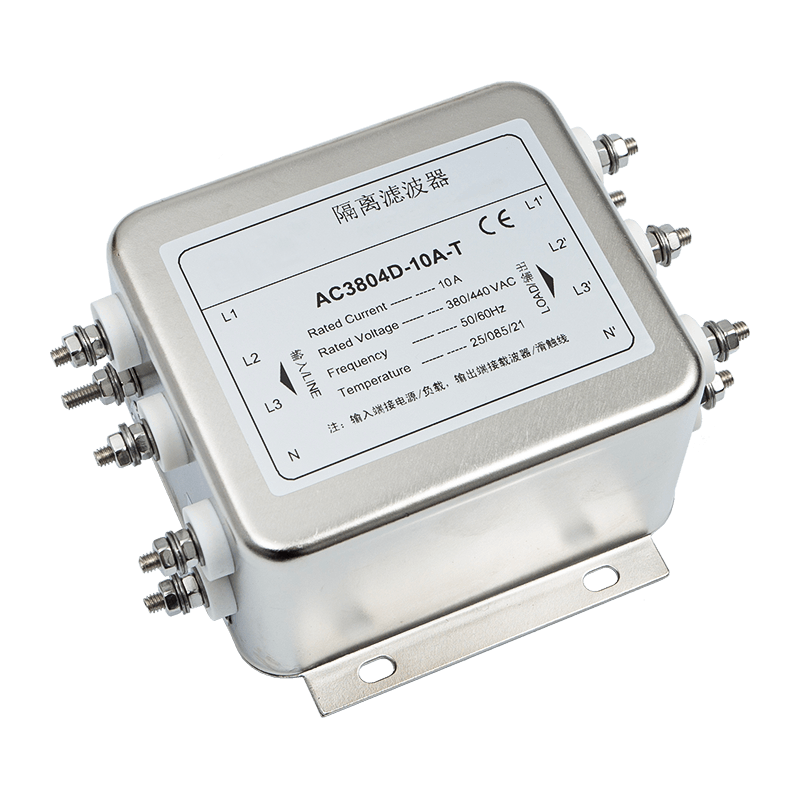

Koblingsskjemaet for et trefaset fireleders isolert filter er vist nedenfor:

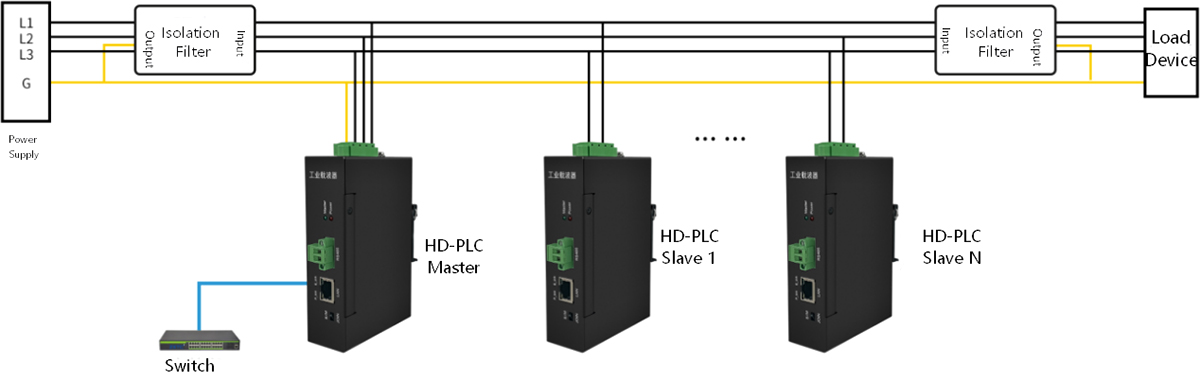

Koblingsskjemaet for det dedikerte isolasjonsfilteret til frekvensomformeren er vist nedenfor:

Saker trenger oppmerksomhet:

1. Isolasjonsfilteret er et dedikert strømforsyningsisolasjonsfilter designet for bruk med strømledningsbærere. Bytt aldri ut kommersielle strømfiltre med de dedikerte isolasjonsfiltrene beregnet på strømledningsbærere.

2. Ved montering av isolasjonsfiltre må installasjonsretningen skilles nøye. For filtre på strømforsyningssiden flyter strømmen fra inngang til utgang, mens for filtre på lastsiden flyter den fra utgang til inngang. Det er spesielt viktig å merke seg at installasjonsretningen til filtre på lastsiden er motsatt av den for filtre på strømforsyningssiden.

3. Isolasjonsfilteret er koblet i serie på strømledningen, mens bredbåndsbæreren er koblet parallelt med strømledningen i utgangsenden av isolasjonsfilteret. Det må ikke installeres isolasjonsfiltre på kraftledningene mellom ulike bredbåndsbærere innenfor samme nett.

4. Isolasjonsfilteret bør installeres så nært som mulig til både strømforsyningssiden og lastsiden for effektivt å filtrere ut elektromagnetisk interferens som trenger inn langs kraftledninger og stråler utover.

5. Inngangs- og utgangslinjene til isolasjonsfilteret bør holde riktig avstand mellom dem. Unngå parallelle eller kryssede ledninger for å forhindre forringelse av filtreringsytelsen.

6. Jordledningen til isolasjonsfilteret må ikke etterlates i flytende tilstand; den skal kobles til enten en jordledning eller metallkapslingen til den elektriske boksen, med kortest mulig lengde å foretrekke.

7. Alle belastninger på strømbærerkretsen må være utstyrt med isolasjonsfiltre for å sikre at bredbåndsbærerkommunikasjon fungerer på rene kraftledninger.

8. Fare for elektrisk støt: Ikke bruk under strømførende forhold! Isolasjonsfilteret er utstyrt med energilagringskomponenter, og spenningsfare forblir innen 10 sekunder etter strømbrudd. Ikke berør terminalforbindelser direkte etter strømbrudd.

Om oss
ASY Electronics (JiaXing) Co.,Ltd.
ASY Electronics (JiaXing) Co.,Ltd.

ASY Electronics er Kina tilpasset Leverandører av HD-PLC-strømledningsfilter og Produsenter av industrielt strømledningsisolatorfilter, en høyteknologibedrift som spesialiserer seg på industrielt tingenes internett (IoT), dedikert til å bygge en datadrevet, svært samarbeidsorientert og fremtidsrettet smartfabrikk. Med «datasansing» og «intelligent tilkobling» som kjernekompetanse tilbyr vi produksjonsbedrifter integrerte løsninger – fra utstyrstilstandsovervåking og raffinert energistyring til optimalisering av produksjonsprosesser – gjennom vår egenutviklede kantlagsmaskinvare og dataintegrasjonsløsninger. Vi gir bedrifter mulighet til å oppnå digital og intelligent transformasjon. Vi tilbyr PLC-båndpassfilterløsninger til salgs.

Æresbevis
  • Ære
  • Ære
  • Ære
  • Ære
  • Ære
  • Ære
Nyheter
  • Klokken 02.14 på en tirsdagskveldsvakt stoppet en stemplingslinje fordi en samleskinne i hovedfordelingsskapet hadde gått 38 °C varmere enn naboene i seks dager. Ingen hadde målt det. Et kablet termoelement betydde å trekke ny ledning gjennom et forseglet skap, så punktet nådde aldri vedlikeholdslisten. Reparasjo...

    LES MER
  • Et ettermontert mannskap går inn i et trefaset MCC-rom med en jobb som høres enkel ut: trekk Modbus TCP-data fra elleve inverter-matede motorer tilbake til kontrollrommet. Så ser de på kabelbakkene. Hvert rør er fullt, nærmeste styrte bryter er 180 m unna, og produksjonen kan ikke stoppe for et kabeltrekk. Strøml...

    LES MER
  • Åttifire samleskinneskjøter, ett koblingsrom og fire forskjellige sensormodeller på samme tilbudsark. Det er slik de fleste trådløse temperaturovervåkingsprosjekter starter - og hvor mange av dem stille går galt. Et ledd som sitter ved 65 °C i normal drift kan passere 120 °C på et enkelt skift når en forbindelse ...

    LES MER
Isolasjonsfilter Bransjekunnskap

Hvordan forbedrer et HD-PLC strømlinjefilter signalintegriteten i høyhastighets kraftlinjekommunikasjon?

Introduksjon

Høyhastighets kraftlinjekommunikasjonssystemer (PLC) er mye brukt i industrielle IoT-applikasjoner for å overføre store datamengder over eksisterende kraftlinjer. Imidlertid er kraftledninger iboende støyende på grunn av koblingsenheter, motorer og annet industrielt utstyr. An HD-PLC Power Line Filter er en kritisk komponent som reduserer støy og forbedrer signalintegriteten, og sikrer pålitelig kommunikasjon selv i tøffe industrielle miljøer.

Rollen til HD-PLC kraftledningsfiltre

  • Støydemping: Filteret demper elektromagnetisk interferens (EMI) og høyfrekvent støy generert av industrielt utstyr, og bevarer kvaliteten til HD-PLC-signaler.
  • Signalrefleksjonsreduksjon: Ved å matche impedans og filtrere uønskede harmoniske, reduserer filteret signalrefleksjoner som kan forårsake datafeil.
  • Spenningsisolasjon: Mange HD-PLC-filtre gir galvanisk isolasjon, og beskytter sensitiv kommunikasjonselektronikk mot spenningstopper og transienter på kraftledningen.
  • Forbedret datagjennomstrømning: Renere signaler oversetter direkte til høyere effektive datahastigheter og redusert pakketap i industrielle IoT-nettverk.

Sammenligning av tekniske parametere

Parameter Typisk verdi Innvirkning på signalintegritet
Innsettingstap ≤ 1 dB (1–30 MHz) Minimal signaldemping, opprettholder høyhastighetskommunikasjon
Demping av EMI-støy > 40 dB (100 kHz – 30 MHz) Reduserer datakorrupsjon forårsaket av industriell støy
Impedanstilpasning 50 Ω ± 5 % Forhindrer signalrefleksjoner, forbedrer dataintegriteten
Spenningsisolasjon Opptil 2500 V Beskytter PLS-enheter mot overspenninger og pigger

Integrasjon med industriell IoT

ASY elektronikk , en ledende Kina-basert produsent av tilpassede kraftledningsbærere (PLC) løsninger, integrerer HD-PLC kraftledningsfiltre inn i omfattende industrielle IoT-kommunikasjonsløsninger. Med maskinvare- og dataintegrasjonsmuligheter i kantlag, ASY elektronikk gjør det mulig for bedrifter å oppnå intelligent tilkobling , raffinert energistyring, utstyrstilstandsovervåking og produksjonsprosessoptimalisering. Ved å inkludere høyytelsesfiltre, ASY elektronikk sikrer stabil og pålitelig HD-PLC-kommunikasjon for smarte fabrikker.

Konklusjon

Oppsummert, HD-PLC kraftledningsfiltre spille en sentral rolle i å forbedre signalintegriteten i høyhastighets kraftlinjekommunikasjonssystemer. Ved å undertrykke støy, redusere refleksjoner, gi spenningsisolasjon og opprettholde høy gjennomstrømning, muliggjør disse filtrene pålitelige industrielle IoT-nettverk. Bedrifter liker ASY elektronikk utnytte disse filtrene som en del av ende-til-ende-løsninger, og støtter digital og intelligent transformasjon i produksjonsbedrifter.
