Funksjoner
● Pålitelig ytelse, trygg og enkel å bruke
● Den har kortslutningsbeskyttelse og beskyttelse mot omvendt polaritet.
● Den kan måle manometertrykk, absolutt trykk og tetningsreferansetrykk.
● Designkrav til ExiaⅡCT6 i samsvar med nasjonal standard GB3836.4
Bruksområder
● Petroleums-, kjemisk- og kraftindustri
● Byvannsforsyning og hydrologisk leting
● Utstyrstilbehør, hydraulikk og annen industri

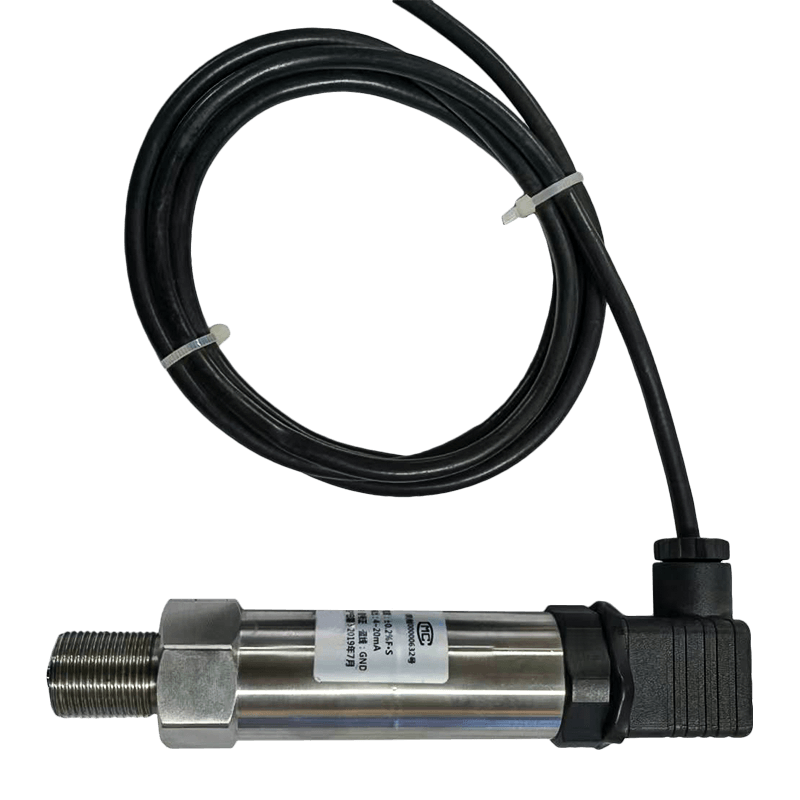

AI-TE universell piezoresistiv trykktransmitter er en piezoresistiv trykktransmitter utviklet og produsert av vårt firma. Den kan justere nullpunkt og fullskala utgang. Den bruker en piezoresistiv trykksensor med høy stabilitet og pålitelighet, samt en transmitterspesifikk krets med høy ytelse, noe som resulterer i stabil og pålitelig totalytelse.
Produktene har vært mye brukt i væsketrykkdeteksjon og kontroll i bransjer som petroleum, kjemisk industri, kraft, hydrologi og geologi.

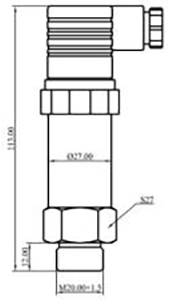

Utvendig struktur: (enhet: mm)
 |  |

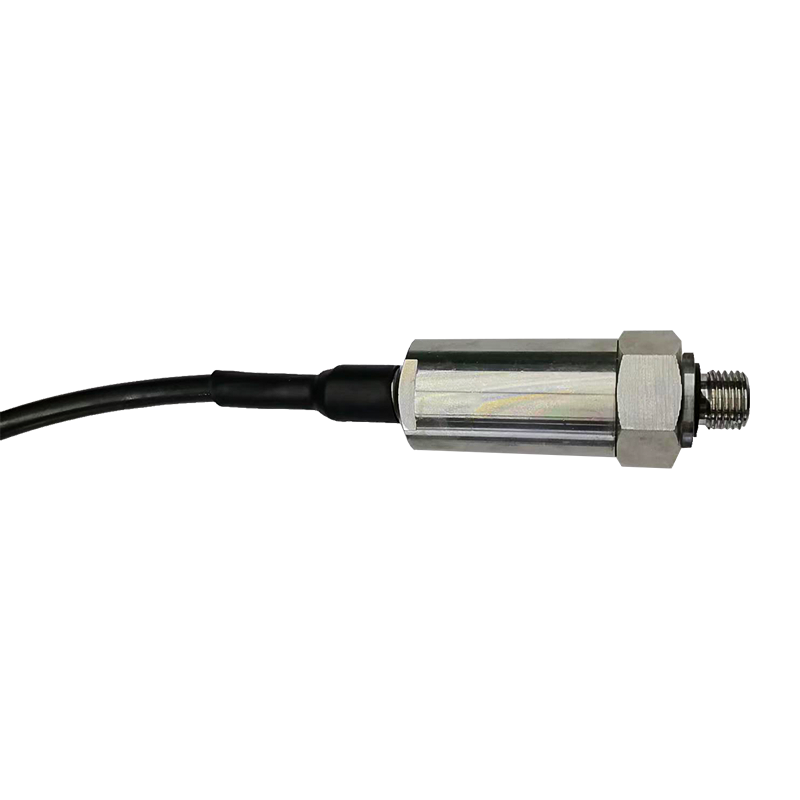

| Hirschmann-type | Kabeltype |
Tekniske parametere:
| Trykkparametere |
| Rekkevidde | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Overbelastning | 2 ganger fullskala trykk eller 110 MPa (det som er lavest) |
| Type stress | Manometertrykk, absolutt trykk, forseglet manometertrykk |
| Elektriske parametere |
| Utgangstype | Gjeldende type | Spenningstype |
| Strømforsyning | 9~30V DC | 12~30V DC |
| Utgangssignal | 4mA~20mA DC (to-leder system) | 0/1V~5/10V DC (tre-leder system) |
| Belastningsmotstand | ≤（U-9）/0,02 | ≥10k |
| Isolasjonsmotstand | 100MΩ, 100V DC |
| Strukturelle parametere |
| Innkapsling | Rustfritt stål |
| Sensor | 316L rustfritt stål |
| Tetningsring | Fluorgummi |
| Kabel | ∅7,5 mm spesialkabel av polyetylen |
| Beskyttelsesnivå | IP65 (plug-in type) | IP68 (kabeltype) |
| Miljøforhold |
| Medieegnethet | Ulike væsker som ikke korroderer 316L rustfritt stål og fluorgummi |
| Kompensasjonstemperatur | -10℃ til 80℃ |
| Driftstemperatur | -30 ℃ ~ 80 ℃ |
| Lagringstemperatur | -40℃~125℃ |
| Ytelsesindikatorer |
| Nøyaktighet | ±0,25 % FS (typisk) | ±0,5 %FS (maksimum) |
| Nullpunkts temperaturkoeffisient | 0,03 %FS/℃ (≤100kPa); 0,02 %FS/℃ (>100kPa) |
| Fullskala temperaturkoeffisient | 0,03 %FS/℃ (≤100kPa); 0,02 %FS/℃ (>100kPa) |
| Langsiktig stabilitet | ±0,3 %FS/år (maksimalt) |
