Produktbeskrivelse
Enhetstype: Dette er en omformer med variabel frekvens spesielt utformet som en asynkron vekselstrømkontroller for heisdører.
Systemgrensesnitt: Den har et digitalt tastatur med display for navigering, parameterredigering (typene "p", "n" og "d") og overvåking.

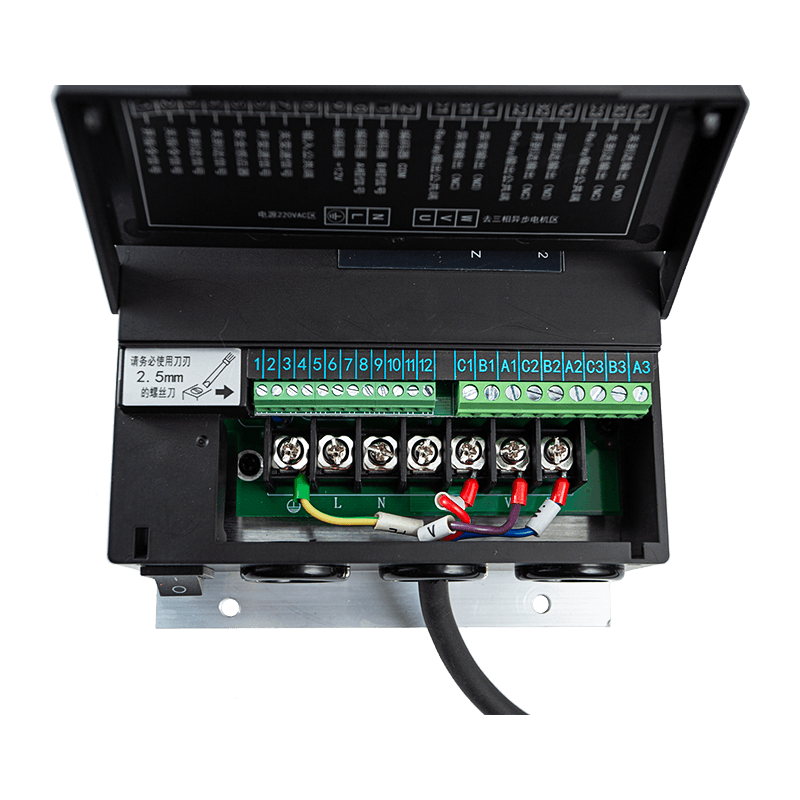

Strøm og tilkobling: Enheten bruker en enfaset strømforsyning og inkluderer terminaler for motortilkobling, inngangssignaler (åpne/lukke/grense) og feilutganger.
Søknader
Primær bruk: Kontrollere åpnings- og lukkesyklusene til heis-/heisdører.
Driftsmoduser: Den støtter flere spesialiserte kjøremoduser, inkludert:
- Encoder og Encoder Circle-moduser.
- 4-posisjonsbryter og 4-posisjons brytersirkelmoduser.
- Kommunikasjonsmodus via RS-485 for integrert systemkontroll.
- Manuell modus for testing og oppsett.
Nøkkelfunksjoner
Tilpassbare dørkurver: Brukere kan finjustere dørens bevegelse ved å justere parametere for akselerasjon, retardasjon og frekvens på forskjellige stadier av åpne/lukke-syklusen.
Programmerbar dreiemomentkontroll: Inkluderer et DC-momentforsterkningsnivå (P05) og spesifikke holde gjeldende innstillinger (d40, d41) for å opprettholde dørens posisjon når den er helt åpnet eller lukket.
Fleksibel kontrolllogikk: Kontrolleren tillater valg av inngangssignallogikk (normalt åpen eller normalt lukket) og tilbyr flere kontrollmoduser (tastatur, terminal eller kommunikasjon).
Sanntidsovervåking: Systemet overvåker og viser et bredt spekter av data, inkludert utgangsfrekvens, strøm, dørposisjon, dørbredde (pulser) og totale kjøretider.
Sikkerhet: En passordbeskyttelsesfunksjon (P41) er tilgjengelig for å låse parametere og forhindre utilsiktede eller uautoriserte endringer.
Fordeler
Presisjon og glatthet: Ved å gi opptil seks forskjellige akselerasjons-/retardasjonstider for både åpning og lukking, sikrer kontrolleren en jevn mekanisk drift og en løpekurve av høy kvalitet.
Omfattende beskyttelse: Omformeren inkluderer integrerte sikringer mot overstrøm, overspenning, underspenning og overbelastning, som beskytter både kontrolleren og motoren mot skade.
Forenklet feilsøking: En omfattende liste over feilkoder (f.eks. SC1 for overstrøm, Er1 for koderpulsfeil) lar teknikere raskt diagnostisere og utbedre feil.
Klar til bruk: Enhetene leveres med fabrikkfullført autotuning for dørbreddepulser og funksjonsparametere, noe som muliggjør umiddelbar grunnleggende betjening.
