Funksjoner
● Bruk av en mikroelektromekanisk system (MEMS) strømningssensorbrikke, en bypass-shunt og en elektromagnetisk proporsjonalventil.
● Elektromagnetiske proporsjonalventiler kjennetegnes av lang levetid og høy følsomhet.
● Nullpunktstabilitet for sensoren.
● Den har høy nøyaktighet og god repeterbarhet innenfor måleområdet.
● Rask responstid.
● Standard mekanisk grensesnitt, enkelt å installere.
● RS485 kommunikasjonsutgang, standard MODBUS RTU-protokoll .
● LCD-skjermen viser øyeblikkelige og kumulative strømningshastigheter, og gir en klar og intuitiv leseopplevelse. Strømningshastigheter kan kontrolleres via knappeinngang, og de kontrollerte og sanntidsstrømningshastighetene vises direkte på LCD-skjermen.
● Standardkonfigurasjon inkluderer 4-20mA inngangs-/utgangskontroll.
● Tilpassbar 0-5V eller 0-10V inngangs-/utgangskontroll
Produktintroduksjon

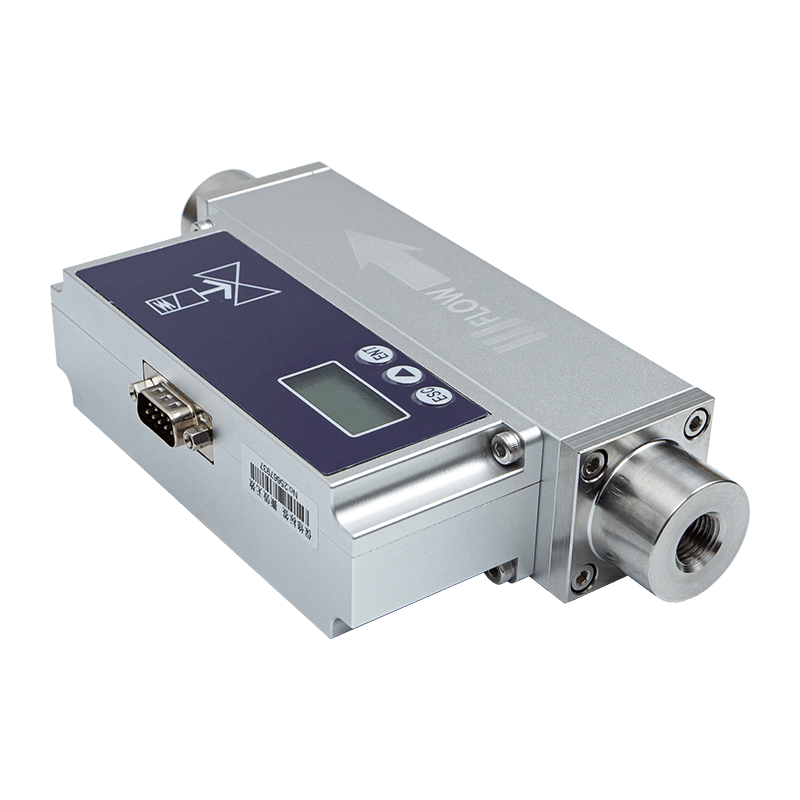

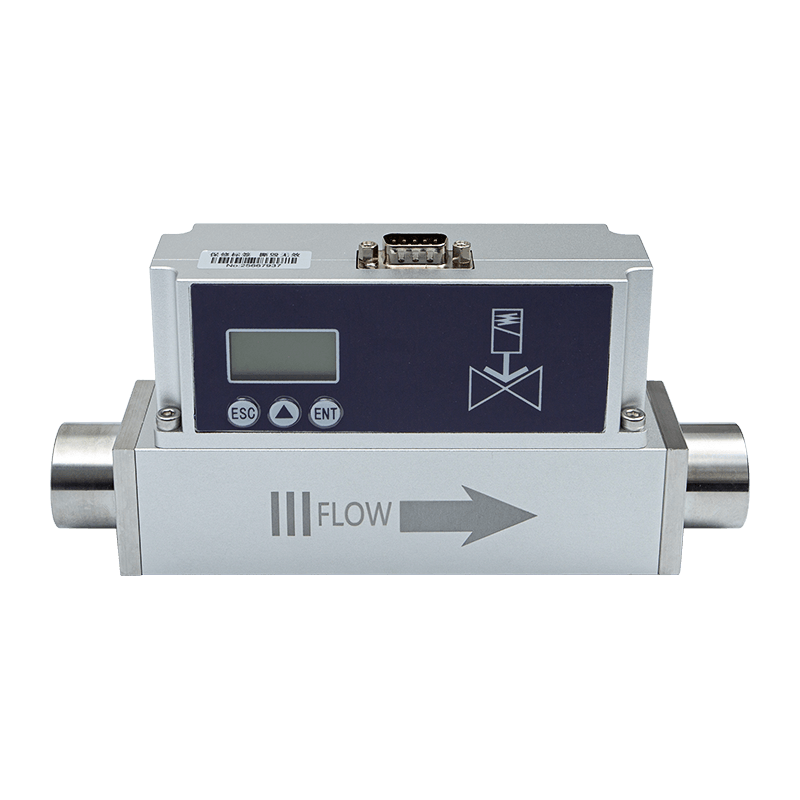

AI-FC proporsjonal ventil kontrollert termisk gass massestrømningsmåler er en termisk gassstrømsensor med proporsjonal ventilstrømkontroll designet og utviklet ved bruk av en avansert mikroelektromekanisk system (MEMS) strømningssensorbrikke. Den kombinerer digital signalbehandlingsteknologi og strømningskontrollalgoritmer for å oppnå presis kontroll og intelligent behandling av strømningshastigheten til forskjellige gasser.
Proporsjonale ventilstyrte strømningsmålere er preget av høy nøyaktighet og sterke anti-interferensegenskaper. Bypass-væsken i fordeleren er i en laminær strømningstilstand, noe som gjør målingen og kontrollen mer stabil og nøyaktig, noe som gjør den egnet for måling og prosesskontroll av forskjellige småstrøms rene gasser.
Tekniske parametere
| fungerende strømforsyning | DC24V/12W |
| Nøyaktighet (%) | Kontrollnøyaktighet: ±1,0 % SP, Målenøyaktighet: 1 % fs |
| Kontroll- og måleområdeforhold | 1:100 |
| Ventil type | Normalt lukket type |
| Driftstemperatur | -10~55 ℃ |
| fuktighet | <95 %RH (ingen frost, ingen is, ingen kondens) |
| Strømningsspesifikasjoner | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Arbeidstrykkområde | Mål: 0-1,5MPa Kontroll: 10SCCM-30SPLM Trykk: 0,1-1,0MPa 100 SPLM trykk: 0,1-0,65 MPa 300SPLM Trykk: 0,1-0,5 MPa |
| Typisk kontrollresponstid | Mindre enn 1,5 sekunder (T90) |
| Mål responstid | <50 ms |
| Utdatametode | 4-20mA (1-5V), 0-5V og 0-10V kan tilpasses. |
| Kommunikasjonsmetoder | RS485 (Modbus RS485-protokoll) |
| Kontrollmetode | Knappedrift, Modbus, 4-20mA (1-5V), 0-5V og 0-10V kan tilpasses. |
| Mekanisk tilkobling | G1/4, PT1/2 innvendige gjenger; andre tråder kan tilpasses. |
| Beskyttelsesnivå | IP40 |
ble målt ved 25 ℃, 101,32 kPa og i tørr luft.
Andre funksjoner
| Valgbare standard temperaturforhold | 0°, 20°, 25°, justerbar av brukeren, standard er 25° |
| Valgbar gasstype | Luft, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normal driftstrykkforskjell | 0,1-0,8 MPa, strømningshastighet <= 30 SLM 0.1MPA-0.6MPA 30SLM < Strømningshastighetsspesifikasjon <= 100SLM 0,1 MPa -0,4 MPa 100SLM < Flowspesifikasjon < 300SLM |
| Ukonvensjonell arbeidstrykkforskjell | Tilpasset konsultasjon tilgjengelig |
